Мы производим пресс-формы для резинотехнических изделий с учетом реологических свойств смеси, метода вулканизации и требований к готовому изделию.
Основная функция пресс-формы – обеспечить стабильную геометрию и параметры отверждения при многократных производственных циклах. В отличие от форм для термопластов, оснастка для резины участвует в теплообмене и влияет на глубину и равномерность вулканизации.
Конструкцию пресс-формы для РТИ всегда разрабатываем под конкретный тип оборудования (гидравлический пресс, вакуумный вулканизационный аппарат, автоматизированная линия). При этом учитываются не только геометрические параметры будущего изделия, но и особенности поведения резиновой смеси при разных температурах и давлениях.
Для изделий с металлоармированными вставками добавляются механизмы позиционирования и фиксации элементов. При проектировании форм для пористых или газонаполненных резин включаются контуры эвакуации газа и вакуумные участки. Конструкция может быть сплитованной (разъемной), с ручным или автоматическим приводом раскрытия.
Какие виды пресс-форм для резинотехнических изделий производим
Формы изготавливаются в следующих конфигурациях:

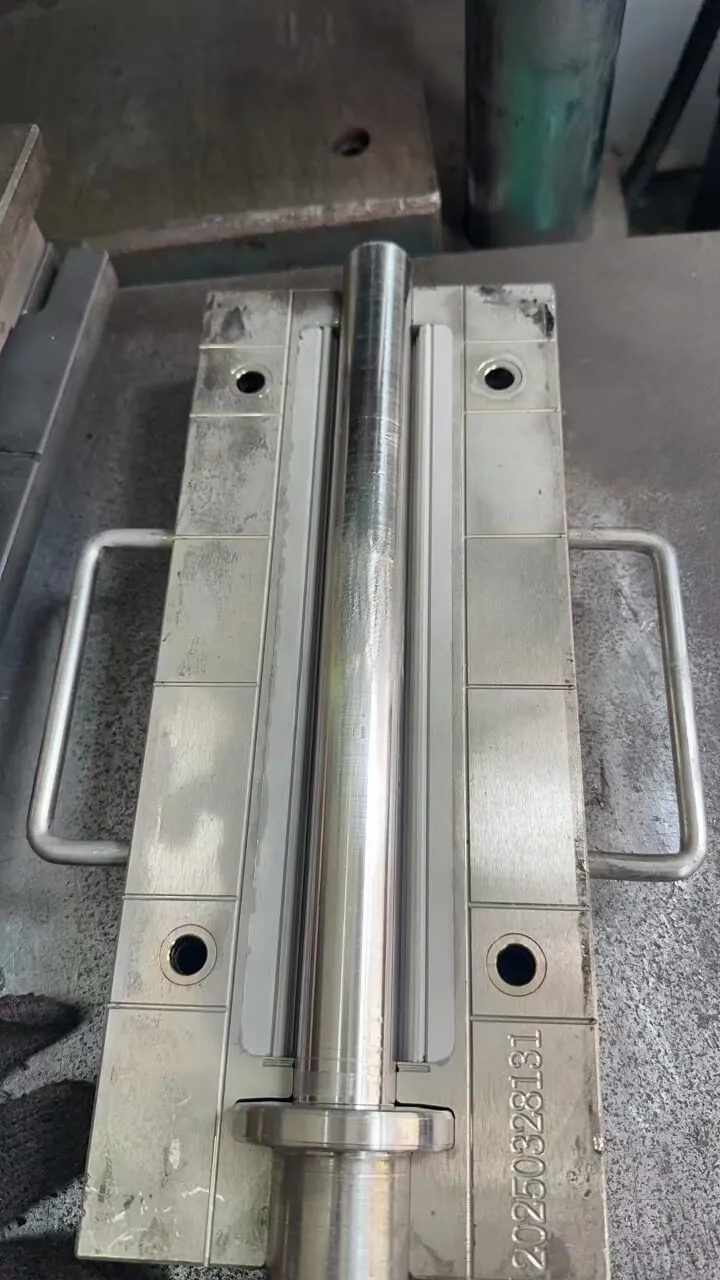

- Моноформы – одна формообразующая полость. Применяются при производстве пробных партий, в условиях одиночных запусков, для опытных образцов.

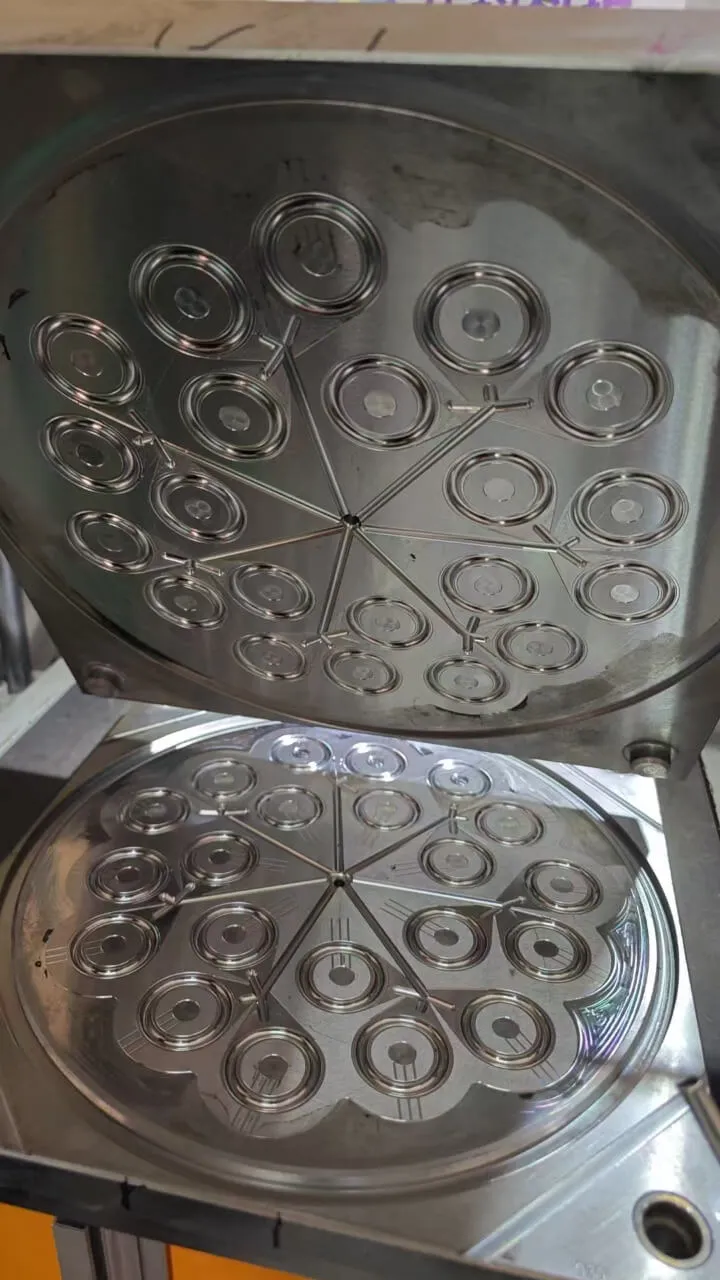

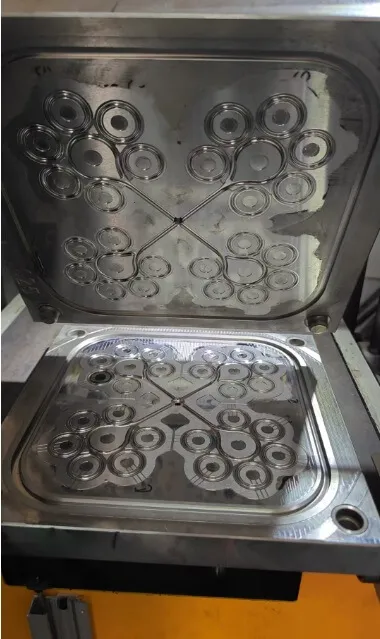

- Серийные (кассетные) пресс-формы – симметричное или независимое повторение формующей полости. Используются в серийном производстве.
- Модульные формы с вставками – включают несколько взаимозаменяемых компонентов, упрощающих ревизию, замену вставок и модернизацию геометрии без полной переработки формы.
- Многокомпонентные конструкции – предусматривают ввод разных смесей в одну деталь или последовательную формовку нескольких участков.
Разъемы формы выполняются по горизонтальной или вертикальной схеме в зависимости от требований к извлечению изделия и компоновке станка.
Технологическая ориентация
Оснастка проектируется под конкретный способ формования:
- Компрессионное прессование – традиционный метод вулканизации резины в открытых формах, применяется для изделий с невысокими требованиями к точности сопряжений и внешней поверхности. Масса закладывается вручную или автоматически, вулканизация происходит при статическом сжатии.
- Инжекционное (литье под давлением) – резиновый материал подается в форму под давлением через литниковую систему. Требует более тонкой настройки литниковой системы, но обеспечивает точную геометрию и повторяемость.
- Трансферное – гибридный подход, где сырье помещается в пресс-камеру, откуда через каналы поступает в полость формы. Метод обеспечивает хорошее заполнение при сложной геометрии и минимальном облое.
Также изготавливаются пресс-формы под многокомпонентные изделия – с возможностью последовательной или параллельной подачи различных резиновых смесей в разные зоны одного изделия.
Выбор способа диктуется физико-химическими свойствами смеси, сроком цикла, требованиями к геометрии и количеству изделий в партии.
Стоимость пресс-форм для РТИ складывается из:
Материалы
Материал формы – это всегда компромисс между прочностью, теплопроводностью и стойкостью к химическому воздействию.
- Углеродистые инструментальные стали (5ХНМ с твердостью до 58 HRC после термической обработки) – для недорогих форм со средним ресурсом;
- Хромистые и молибденовые (Х12МФ, 9ХС) – для износостойких элементов;
- Нержавеющие стали (4Х5МФС или 3Х2В8Ф) – при повышенных требованиях к коррозионной стойкости;
- Алюминиевые сплавы – их применение ограничено случаями, где приоритетом являются масса и теплопроводность, а не ресурс.
Механическая обработка
Одна из главных проблем при работе с резиной – пригар материала к поверхности формы. Поэтому мы используем 3-, 4-, 5-осевая механообработка на оборудовании с ЧПУ (чистота до Ra 0,2). Для полостей сложной геометрии – электроэрозионное выжигание. Стальные поверхности проходят термообработку (отпуск, закалка). Уплотненные поверхности притираются и шлифуются. Устанавливаются направляющие колонны, центровочные втулки, элементы отвода и каналов охлаждения.
Допуски на сопрягаемых и формообразующих поверхностях: от ±0.01 мм до ±0.05 мм в зависимости от группы точности.
Проектирование
Используем CAD/CAM-системы (NX, SolidWorks, PowerMill). На этапе моделирования оцениваются следующие параметры:
- объем и траектория потока резины;
- температурные деформации;
- коэффициенты усадки;
- зоны возможного облоя;
- тепловая инерционность формы.
Расчеты выполняем по методам конечных элементов. Итоговая модель проверяется на производимость, съем, сборку.
Сборка и испытания
После изготовления форма собирается, шлифуется, проверяется на герметичность, соосность направляющих, соответствие допускам. Производится тестовое формование на прессе. Геометрия полученных изделий сравнивается с исходным 3D-макетом. При необходимости – корректировка гнезд, температурных зазоров и литниковой геометрии.
