Процесс разработки пресс-форм требует высокой точности, инженерной логики и понимания технологии литья пластмасс. Ошибка на стадии проектирования может привести к сбоям в производстве, потере качества изделий и удорожанию выпуска. Поэтому мы выстроили все процессы так, чтобы этого было недопустимо!
| Гнезда | Масса изделия | Гарантия РФ (смыканий) | Материал пресс-формы | Система извлечения | Производство | Холодный канал Цена (от, рублей) | Горячий канал Цена (от, рублей) |
|---|---|---|---|---|---|---|---|
| 1 | До 100 гр | 500 000 | Сталь 40/45 | Толкатели / плита | Китай / РФ | 300 000 | 400 000 |
| 1 | До 300 гр | 500 000 | Сталь 40/45 | Толкатели / плита | Китай / РФ | 400 000 | 550 000 |
| 1 | До 500 гр | 500 000 | Сталь 40/45 | Толкатели / плита | Китай / РФ | 450 000 | 650 000 |
| 1 | 1-2 кг | 500 000 | Сталь 40/45 | Толкатели / плита | Китай / РФ | 600 000 | 800 000 |
| 2-4 | До 100 гр | 500 000 | Сталь 40/45 | Толкатели / плита | Китай / РФ | 500 000 | 600 000 |
| 2-4 | До 300 гр | 500 000 | Сталь 40/45 | Толкатели / плита | Китай / РФ | 600 000 | 700 000 |
| 2-4 | До 500 гр | 500 000 | Сталь 40/45 | Толкатели / плита | Китай / РФ | 700 000 | 850 000 |
| 2-4 | 1-2 кг | 500 000 | Сталь 40/45 | Толкатели / плита | Китай / РФ | 800 000 | 1 000 000 |
| 4-12 | До 100 гр | 750 000 | Сталь 40X | Толкатели / плита | Китай / РФ | 700 000 | 900 000 |
| 4-12 | До 300 гр | 750 000 | Сталь 40X | Толкатели / плита | Китай / РФ | 900 000 | 1 100 000 |
| 4-12 | До 500 гр | 750 000 | Сталь 40X | Толкатели / плита | Китай / РФ | 1 200 000 | 1 500 000 |
| 4-12 | 1-2 кг | 750 000 | Сталь 40X | Толкатели / плита | Китай / РФ | 1 500 000 | 1 800 000 |
| Более 12 | До 100 гр | 1 000 000 | Сталь 40X | Толкатели / плита | Китай / РФ | 1 500 000 | 2 000 000 |
| Более 12 | До 300 гр | 1 000 000 | Сталь 40X | Толкатели / плита | Китай / РФ | 2 000 000 | 2 500 000 |
| Более 12 | До 500 гр | 1 000 000 | Сталь 40X | Толкатели / плита | Китай / РФ | 2 500 000 | 3 000 000 |
| Более 12 | 1-2 кг | 1 000 000 | Сталь 40X | Толкатели / плита | Китай / РФ | 3 000 000 | 3 500 000 |
Этапы разработки модели пресс-формы
Нас интересует не только форма изделия, но и что будет с ней происходить: сколько циклов она должна выдержать, каким материалом и в каких условиях будет идти отливка. Эти параметры – основа технического решения.
Мы анализируем предоставленный образец изделия: определяем технологические зоны, прорабатываем возможные линии разъема, находим критические элементы, требующие усиления или доработки.
На основании габаритов изделия, типа пластика и параметров оборудования проектируется конфигурация формы: количество гнезд, тип литниковой системы, размещение охлаждающих каналов и направляющих элементов.

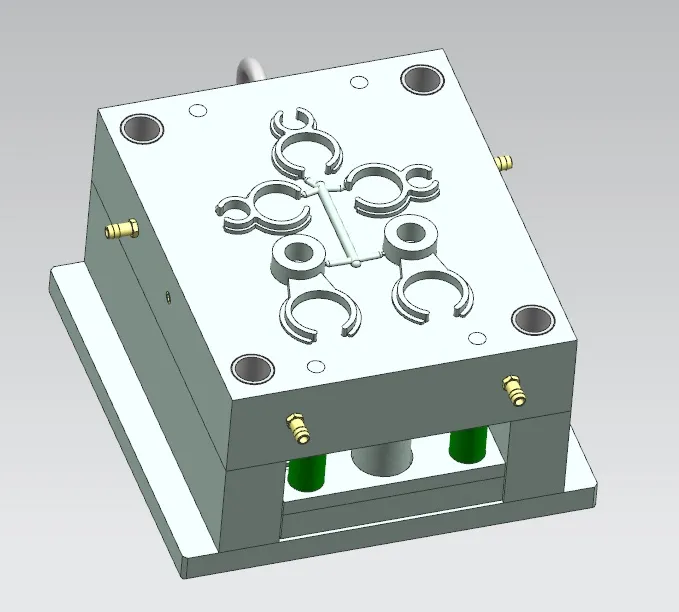

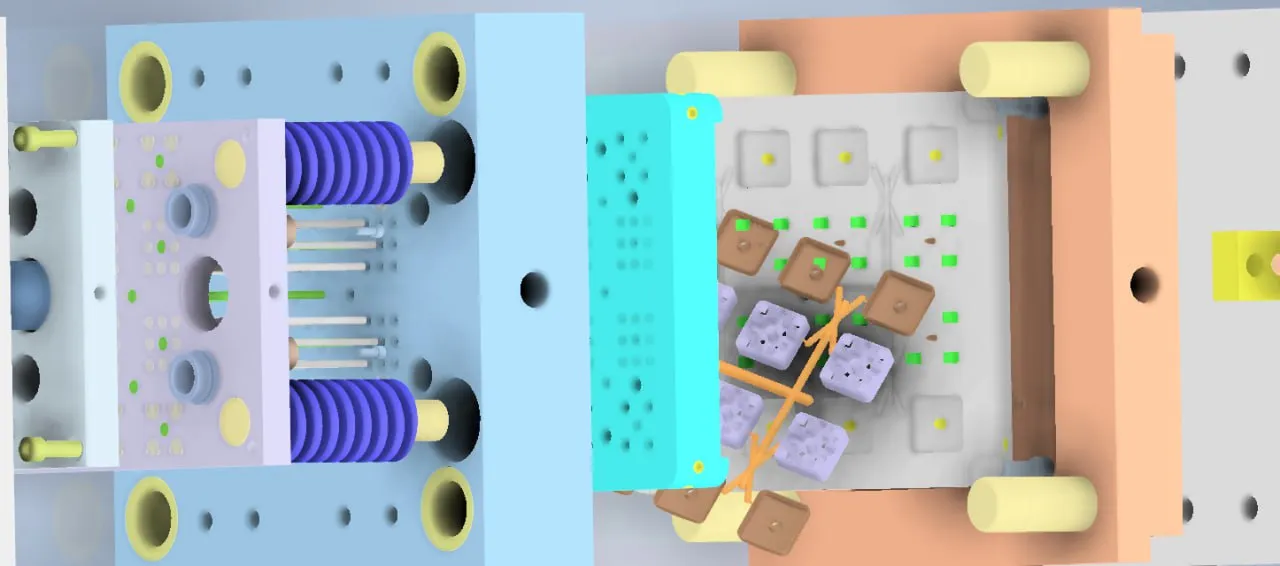

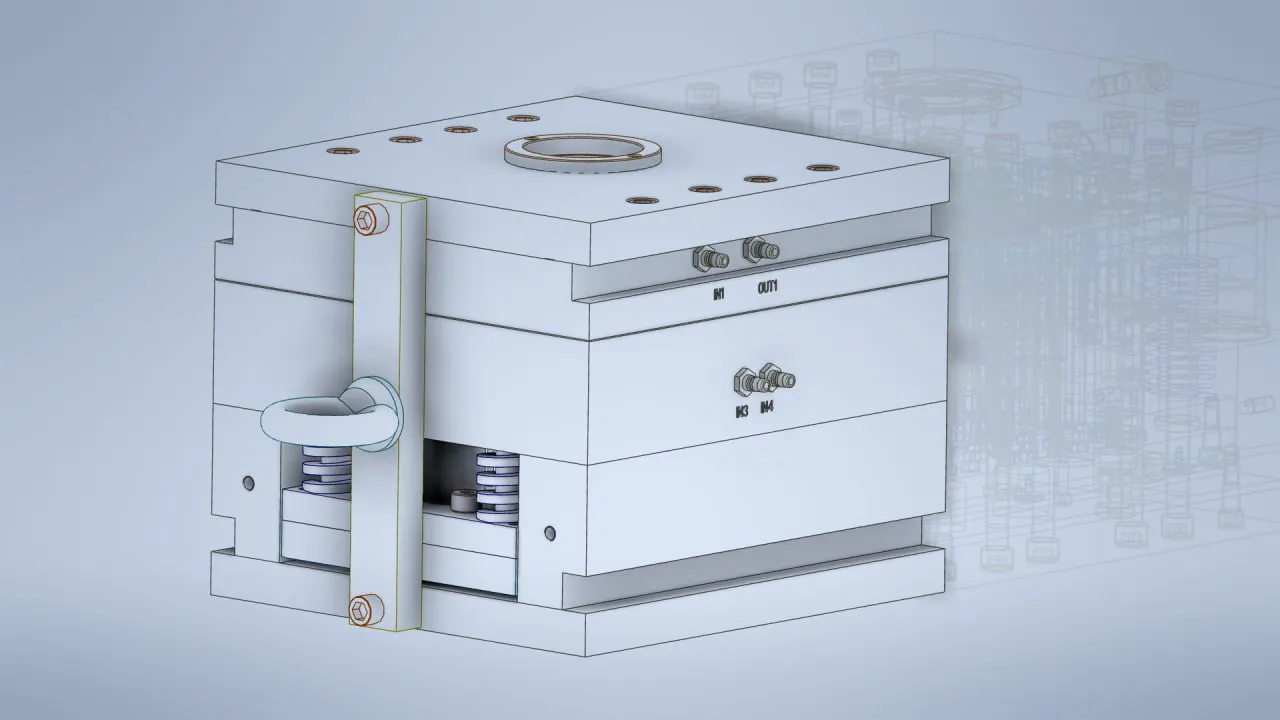

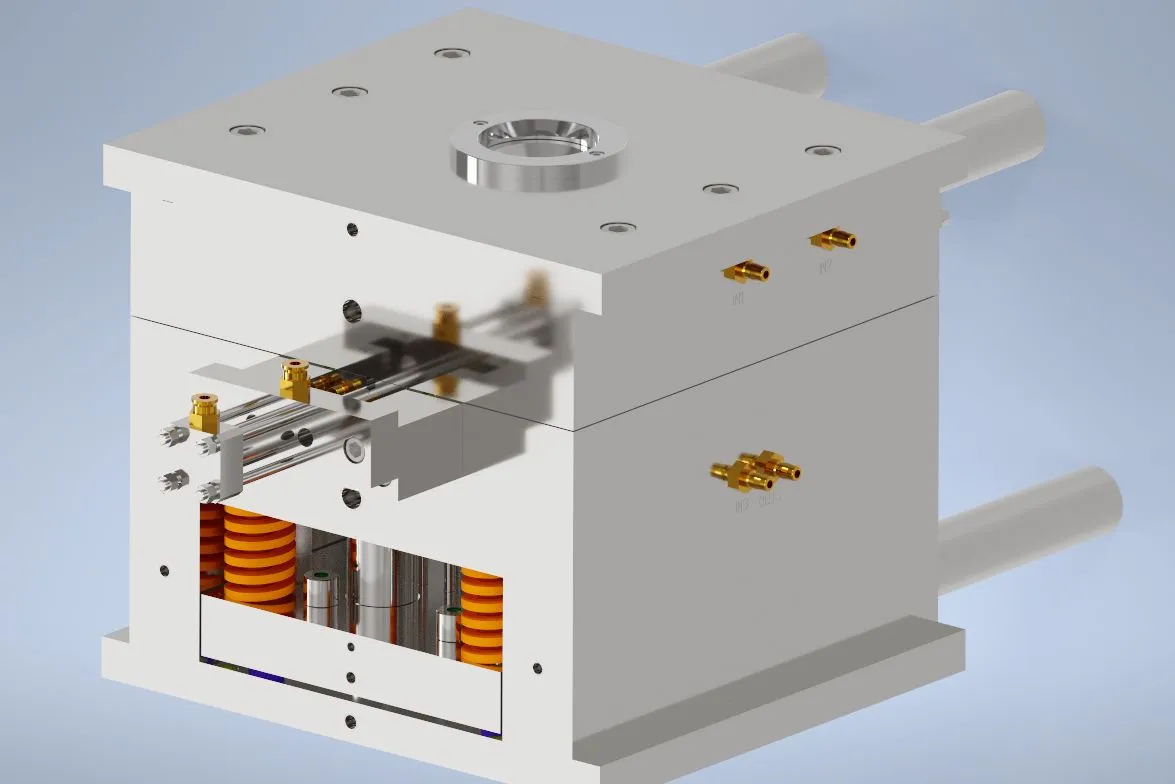

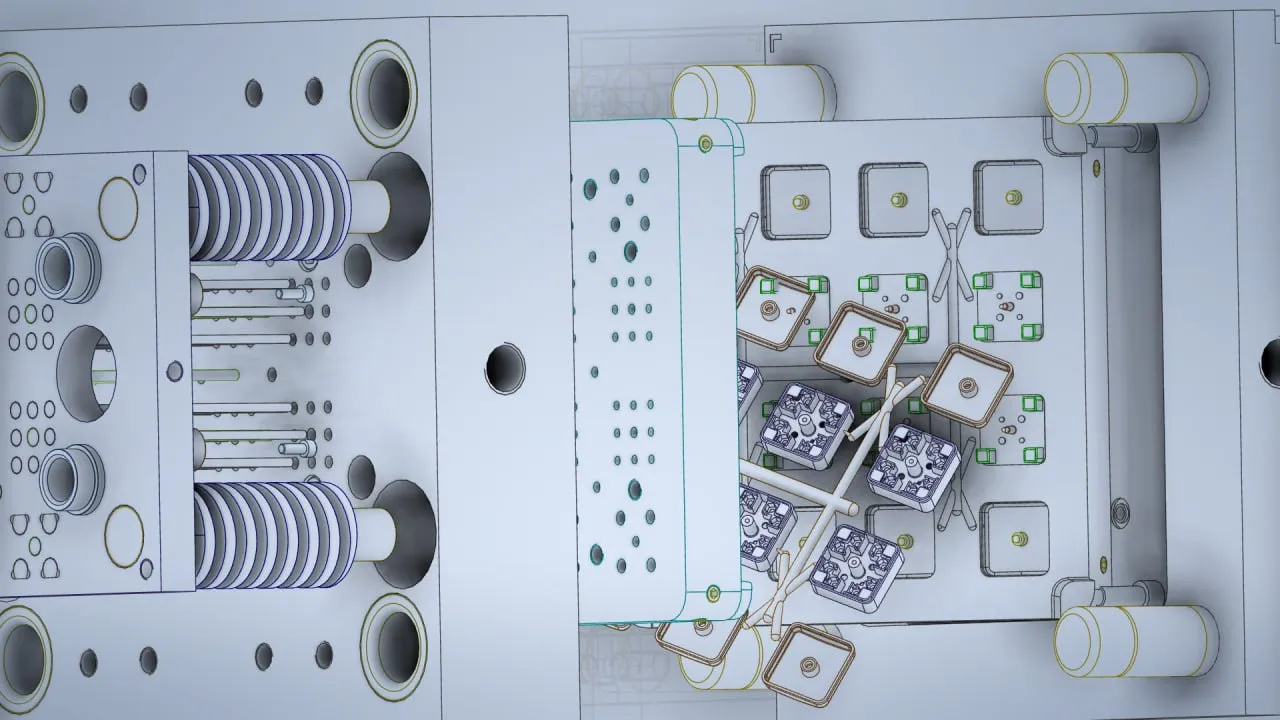

В CAD-среде создается модель пресс-формы в 3D – с учетом всех внутренних узлов, сопряжений, уклонов и рабочих зазоров. Используем инструменты автоматического анализа формы: проверка возможности съема, отсутствие поднутрений, анализ проливаемости.
На этой стадии моделируется процесс литья пластмасс: поток расплава, температурные перепады, линии сварки, образование воздушных ловушек. Это позволяет откорректировать форму до ее физического изготовления.
После финального согласования заказчику передается 3D-модель, чертежи, спецификация на пресс-форму и расчетные данные. При необходимости – CAM-файлы для обработки на станках.
Какие данные нужны для моделирования пресс-формы в 3D
Для корректного старта проектирования пресс-форм для литья пластмасс мы запрашиваем следующие данные:
- Даже если у вас нет 3D-модели изделия, мы можем сделать на основе физического образца изделия или подробного чертежа, а также разработать с нуля на основе вашей концепции ;
- Информация о типе термопласта: марка, вязкость, температура переработки;
- Размер производства и планируемое количество изделий в партии;
- На каком оборудовании планируете изготовление изделий;
- Конкретные ограничения по габаритам формы и применяемому оборудованию;
- Указание на наличие текстур, логотипов и возможных слабых зон;
- Желательные точки впрыска, условия охлаждения;
- Требования к допускам и повторяемости.
