3D-моделирование является подготовительным этапом изделия к серийному производству методом литья. На этом этапе создаем математическую трехмерная модель изделия, максимально приближенную к финальной версии детали, которая будет получена после литья.
Назначение и задачи
Основная цель создания 3D-модели – предварительная оценка геометрии изделия, проверка на соответствие заданным параметрам, выявление потенциальных технологических ограничений при изготовлении пресс-формы и формировании отливки.
Кроме того, по 3D-модели можем изготовить физический прототип, позволяющий оценить эргономику, внешний вид, посадочные размеры и базовые механические характеристики изделия до запуска основного производства.
Преимущества создания 3D-модели:
- Возможность ранней проверки изделия на предмет литьевых уклонов, расположения элементов, зон потенциальной деформации и усадки.
- Минимизация риска внесения изменений в конструкцию на стадии изготовления пресс-формы.
- Возможность физической проверки эргономики, сборки с сопрягаемыми деталями и оценки внешнего вида изделия.
- Подбор оптимальных параметров аддитивного прототипа (тип пластика, слойность, поддерживающие структуры) в зависимости от задач испытаний.
Прототипирование изделий по 3D-модели позволяет снизить затраты на доработки пресс-форм и ускорить цикл подготовки изделия к производству.
Этапы работ:

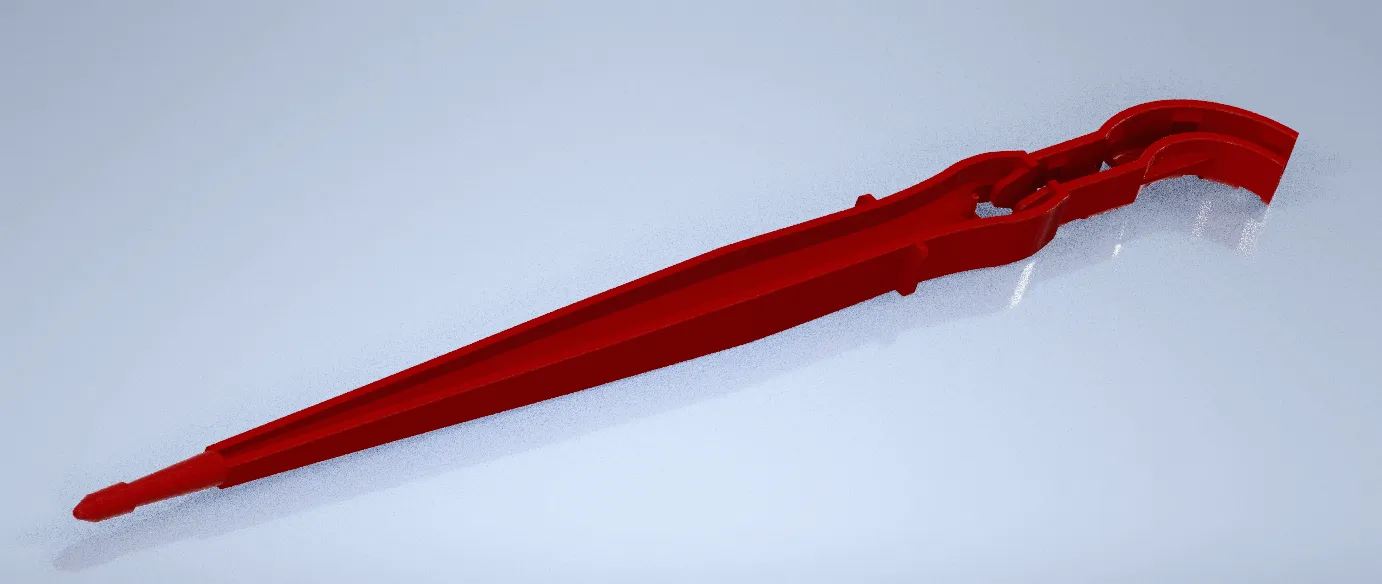

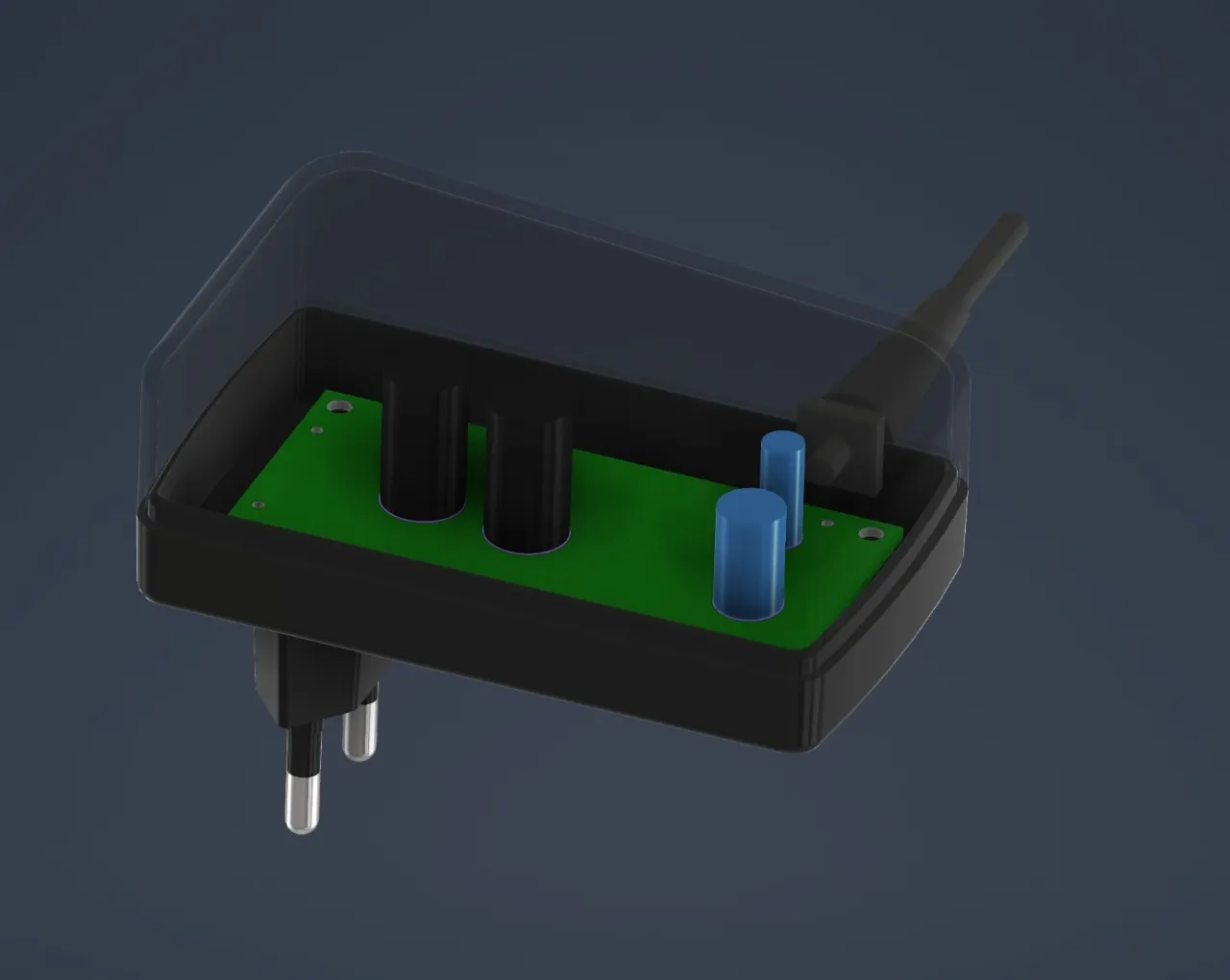

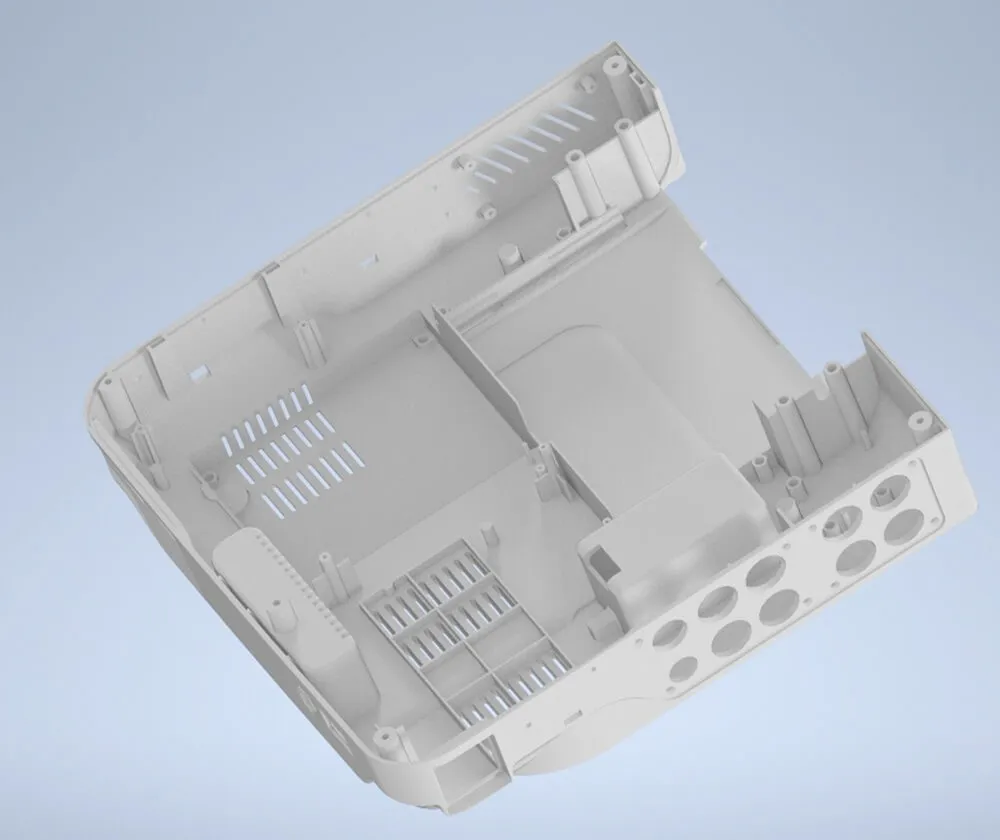

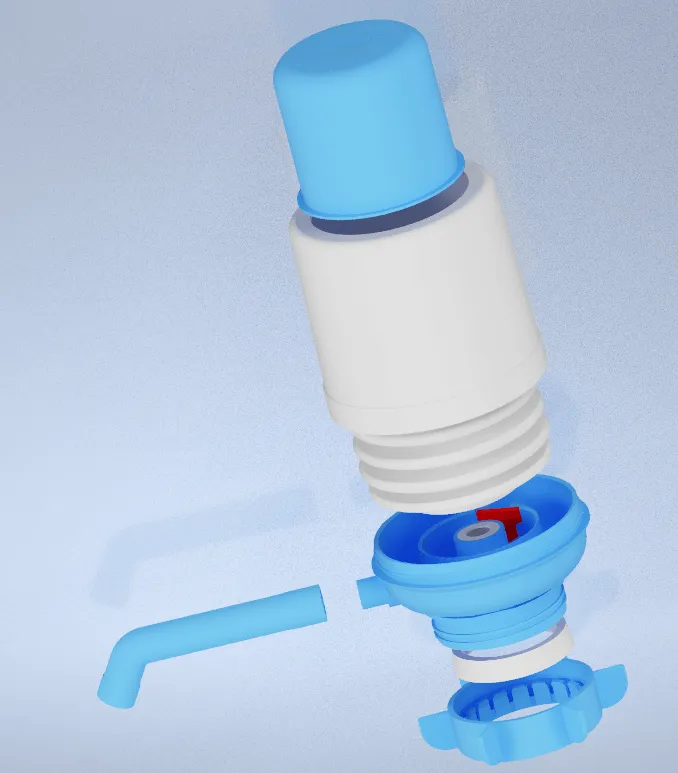

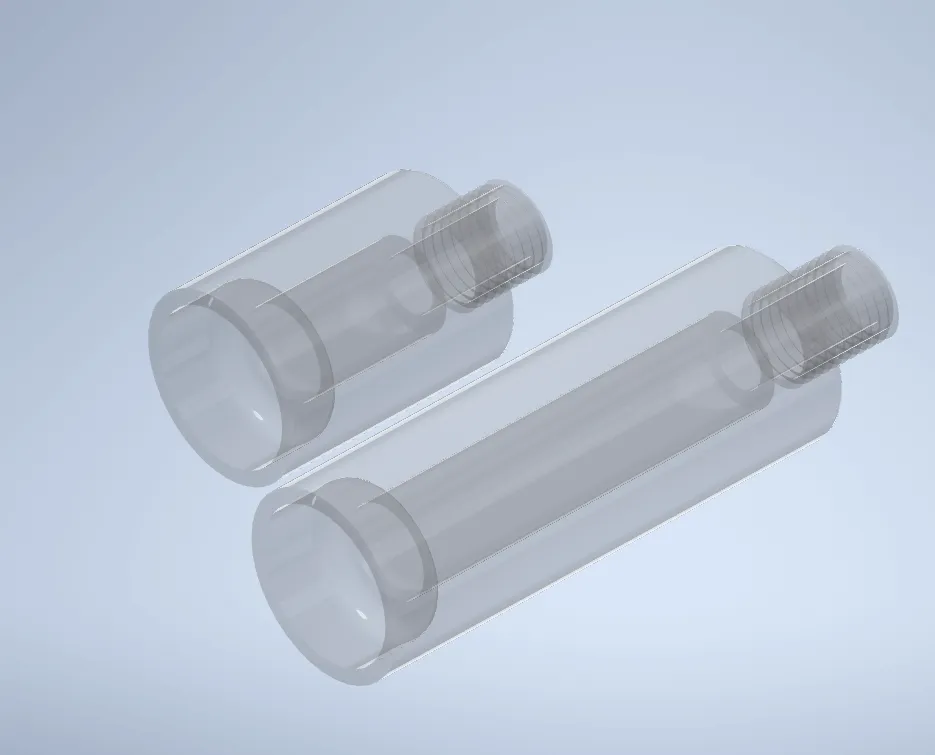

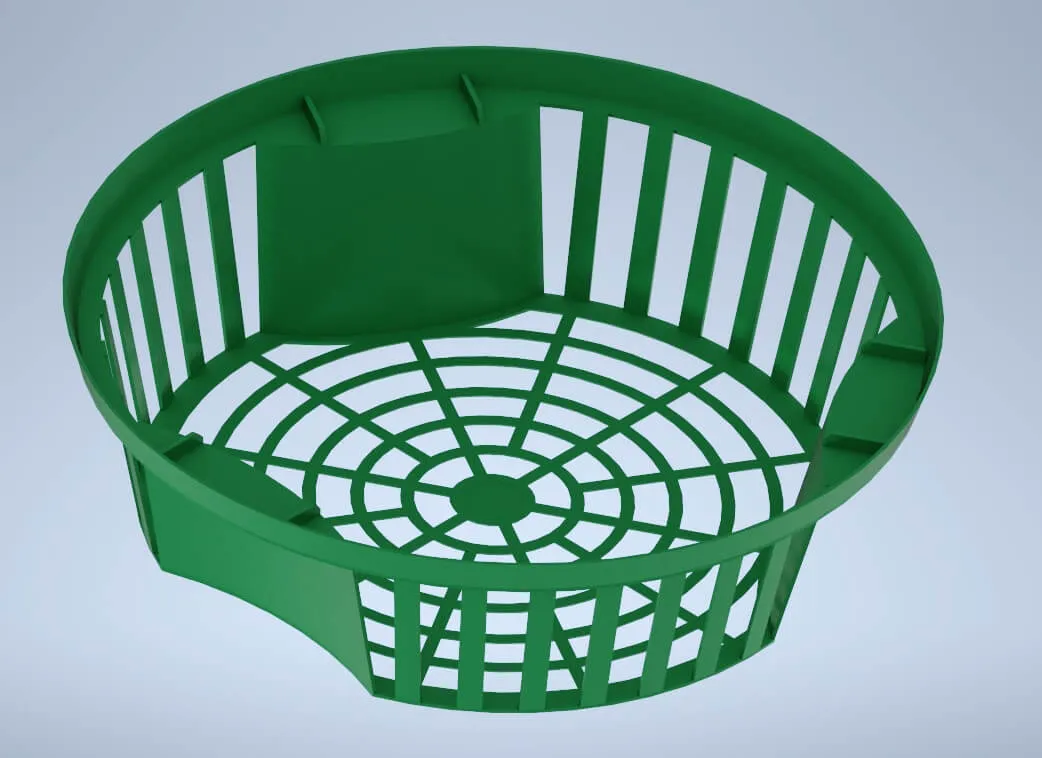

- Строим трехмерную модель изделия на основе чертежей, эскизов или технического задания. При моделировании учитываем уклоны для извлечения изделия из формы, радиусы сопряжений, расположение литников и возможные зоны усадки.
- Подготавливаем модель к прототипированию. Выполняем экспорт в форматы, поддерживаемые аддитивными технологиями (чаще всего – STL). При необходимости модель разбиваем на составные части для печати и последующей сборки.
- Изготавливаем прототип на 3D-принтере методом послойного выращивания (FDM, SLA, SLS – выбор зависит от требований к материалу, точности и качеству поверхности).
-
Проводим контроль геометрических параметров прототипа с последующим анализом на предмет отклонений от расчетных данных.
- Корректируем модели по результатам проверки прототипа (при наличии выявленных несоответствий) перед проектированием пресс-формы.
